ラピダス(Rapidus)株式会社は、日本の半導体産業の再興と経済安全保障の確立を目指し、2022年8月に設立された半導体メーカーです。
2027年までにプロセスルールが2nm（ナノメートル）以下の世界最先端ロジック半導体の開発・量産体制を国内に構築することを目標としています。

この記事では、半導体業界をまだよく知らない方にもわかりやすく、ラピダスの設立背景や技術戦略、課題について解説します。

ラピダスの基本情報

ラピダス株式会社は、2022年8月に設立された新しい半導体メーカーです。
出資したのはトヨタ、ソニー、NTT、NEC、ソフトバンク、デンソー、キオクシア、三菱UFJ銀行という国内の大手企業8社。さらに政府からも1兆円規模の支援が行われています。

日本の半導体産業は、1980年代後半には世界のシェアで5割を誇るほどでしたが、1990年代以降は台湾や韓国、米国に後れをとり、大きくシェアを落としました。

しかし、AIや自動運転、5G・6G通信など次世代技術に欠かせないのが最先端半導体です。

日本政府は「このままでは経済安全保障に影響する」と危機感を強め、ラピダスを国家的プロジェクトとして支援しています。

ラピダスの現在の目標は「2027年に2ナノメートル（nm）世代の半導体を日本国内で量産すること」です。

現在主流の量産は5nm〜3nm世代で2nmは次の最先端世代であり、ここに挑戦しているのは世界でもTSMC、サムスン、インテルといったトップ企業のみです。
ラピダスがこの分野に食い込めれば、日本の存在感は一気に高まることになります。

会社情報

主な会社情報は下記の通りです。

ラピダスの特徴

世界最先端の技術を導入

ラピダスの強みは「国際協業による最新技術の導入」にあります。
具体的には、米IBMからGAA（Gate-All-Around）トランジスタという次世代技術のライセンスを受けています。

従来の半導体は「FinFET」という構造でしたが、2nm世代では限界が近づいています。

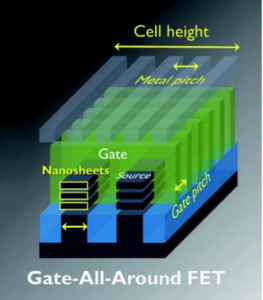

GAAはチャンネル（電流が流れる部分）を全方向からゲートで囲む構造で、漏れ電流を減らし、省電力化と高性能化を両立できます。
これはAIや自動運転など膨大な計算を必要とする分野において非常に重要な要素です。

また、回路を刻むために必要な「EUV（極端紫外線）露光装置」も導入しています。
これはオランダASML社しか製造できない貴重な装置で、1台数百億円。
世界でも限られた工場にしかない最先端マシンを千歳工場に搬入したことは大きな進展といえます。

革新的なビジネスモデル「RUMS」

ラピダスは「RUMS（Rapid and Unified Manufacturing Service）」という独自モデルを掲げています。

従来の半導体業界は「設計（ファブレス企業）」「製造（ファウンドリ）」「後工程（パッケージング）」に分業化されていました。

一方、ラピダスはこの流れを変え、「設計支援から製造、パッケージングまで一貫して提供」することを目指しています。
これにより、例えば自動車メーカーが専用チップを短期間で手に入れることが可能になり、国内産業の競争力強化につながると期待されています。

AI活用と設計最適化

さらにラピダスはAIを積極的に取り入れています。
独自の設計支援ツール「Raads」を開発し、膨大な製造データをAIで解析して、その結果を顧客であるファブレス企業に共有することで、設計の最適化を迅速に行っています。

加えて、DMCO（Design-Manufacturing Co-Optimization）という設計と製造を同時に最適化する考え方も導入。
従来の半導体開発で用いられてきた「DFM（Design for Manufacturing：製造のための設計）」に加え、「MFD（Manufacturing For Design：設計のための製造）」という新しい概念を取り入れ、設計と製造の相互最適化を図っています。

開発拠点と進捗状況

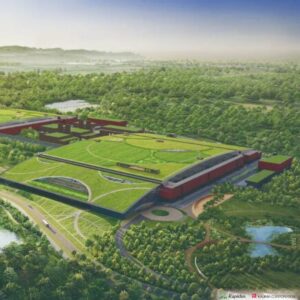

ラピダスの主要拠点は北海道千歳市の「IIM-1工場」です。
2025年4月には試作ライン（パイロットライン）が稼働を開始し、同年7月には2nm半導体の試作に成功したと発表されました。

本格的な量産は2027年を目指していますが、その道のりは決して簡単ではありません。
巨額の投資や熟練した技術者が必要であり、課題も山積しています。

ラピダスが直面する課題

• 競争環境
  TSMCやサムスンはすでに2025年の2nm量産を予定。ラピダスは少なくとも2年遅れで参入するため、顧客を獲得できるかが大きな課題です。
• 資金調達
  量産には 5兆円規模 の投資が必要とされます。現在の政府支援や企業出資だけでは不足しており、追加の資金確保が欠かせません。
• 人材不足
  高度な半導体技術を担える人材は世界的に不足しており、日本国内では特に人材が限られています。ラピダスは海外からの採用や北海道大学との連携などで補強を進めています。
• 技術的ハードル
  GAA構造の量産は世界でもまだ実績が少なく、日本はFinFETの量産経験も乏しいため、一足飛びの挑戦となっています。歩留まりを安定させるまでが大きな山場です。

まとめ

ラピダスは、日本の半導体産業復活の切り札として誕生した新しいメーカーです。
2027年に2nm世代の半導体量産を目指し、国内外の強力なパートナーとともに挑戦を続けています。

資金や人材、技術といった課題は山積みですが、もし成功すれば日本が再び「半導体先進国」として世界に存在感を示す大きな一歩となるでしょう。

近年、半導体不足や日本政府の大規模な支援によって、日本の半導体産業が再び注目を集めています。
その中心にあるのが JASM（Japan Advanced Semiconductor Manufacturing株式会社） です。
世界最大の半導体受託製造企業であるTSMCが日本に設立した子会社で、日本の半導体産業復活の象徴とされています。

本記事では、JASMの概要・設立の背景・技術や生産能力・日本にもたらす影響などを初心者の方にも分かりやすく解説します。

最後まで読めば、「なぜ今、JASMがこれほど注目されているのか」がしっかり理解できるはずです。

JASMとは？熊本に誕生したTSMCの日本子会社

JASMは、2021年12月に設立された半導体製造会社で、世界最大の半導体ファウンドリである台湾TSMCが過半数を出資しています。

ソニー、デンソー、トヨタといった日本を代表する企業も株主として参画している点が特徴です。

TSMCの創業者のモリス・チャン氏は「JASMは日本と世界の半導体供給の回復力を向上させ、日本の半導体製造のルネサンス（復興）を開始するだろう」と語っており、その存在は日本の製造業復活にとって大きな意味を持ちます。

会社情報

主な会社情報は下記の通りです。

設立の背景

JASM設立の背景には、2020年末に深刻化した世界的な半導体不足があります。
自動車やスマートフォンからAIやデータセンターまで、あらゆる産業に欠かせない半導体は「戦略物資」としての重要度が再認識されました。

しかし、半導体製造装置や材料の分野で強みを持つものの、40nm未満の先端ロジック半導体を作る技術力がないのが実情で、先端ロジック分野では「世界から10年以上遅れている」とされています。
これにより、先端プロセス品の多くを台湾に依存していました。

そこで経済産業省が中心となり、世界最大のファウンドリ企業であるTSMCの工場を日本国内に誘致する活動が始まりました。
政府は第一工場と第二工場に対して総額1兆2,080億円もの補助金を決定しており、国家的なプロジェクトとして位置づけられています。

JASMは、日本における安定した先端半導体生産拠点となり、「日本の半導体エコシステムを強化し、国内外で業界の長期成長に貢献すること」を使命としています。

JASMの生産能力とプロセス技術

JASMは、世界的に旺盛な半導体需要に対応するため、複数のプロセス技術と高い生産能力を有します。

第一工場

• 稼働開始：2024年12月
• プロセス技術：22/28nm、12/16nmプロセス
• 月間生産能力：55,000枚（300mmウェーハ換算）
• 主な用途：自動車、産業機器、スマートフォン・家電向け

特にソニーのCMOSイメージセンサーやトヨタグループの自動車向け半導体が中心です。

第二工場

• 稼働開始：2027年末予定
• プロセス技術：40nm、22/28nm、12/16nm、6/7nm
• 月間生産能力：両工場合計で100,000枚以上
• 主な用途：自動車、産業機器、民生機器、ハイパフォーマンス・コンピューティング（HPC）

第二工場は日本国内の最先端ニーズ（AI、自動運転、先進産業）と安定的な汎用供給（産業・民生・車載）を両立する生産体制を担います。

JASMがもたらす地域経済と社会への影響

雇用と人材育成

第一・第二工場合わせて約3,400名の雇用が創出される見込みで、特に国内から学歴を問わず約1,200名を積極雇用する予定です。

また熊本大学や九州大学と連携し、奨学金やインターンシップ制度を通じて次世代エンジニア育成に力を入れています。

地域経済への波及効果

JASMの工場設置により、熊本県全体で年間1,700億円以上の経済効果が見込まれています。

さらに広範な視点では、2022年から10年間の経済波及効果は約6.9兆円と試算されており、約90社が熊本県内に拠点施設・工場増設を公表するなど、地域経済の活性化に大きく貢献します。

環境への取り組み

• 再生可能エネルギー100%（RE100）を達成
• 水の再利用率75%以上を目指す先進的な管理システム

持続可能な生産体制を築くことで、環境配慮型の企業モデルを示しています。

JASMの年収・待遇

初任給

JASMの給与は日本企業と比べても高水準です。

• 学部卒：月給28万円
• 修士卒：月給32万円
• 博士卒：月給36万円

賞与は基本給の約2か月分が年に2回支給されます。

初任給は熊本県内の地場企業の平均初任給（約20万円）を大きく上回っており、半導体業界の中でも高めに設定されています。

中途採用の年収レンジ

JASMの中途採用の年収レンジは、職種や経験によって幅がありますが、以下のようになっています。

• 非管理職クラス：600万円～1,200万円
• 管理職クラス：1,500万円～2,000万円

この範囲は技術職や管理職を含み、技術力やマネジメント能力に応じて変動します。

福利厚生も充実しており、住宅手当や社会保険、スキル育成プログラムなどが整備されています。

研修制度と海外経験

JASMの社員は台湾で6～9ヶ月間の研修を受けることができます。

世界最先端の現場で技術を学ぶ機会があり、キャリア形成において大きな強みとなります。

まとめ

JASMは、TSMCを中心に日本政府と大手企業が出資をして誕生した、熊本発の半導体製造拠点です。

世界最先端の技術を導入しながら、日本国内に数千人規模の雇用を生み出し、地域経済にも大きな波及効果をもたらしています。

キャリア面では、国内上位水準の年収、海外研修いった魅力がそろい、成長できる現場を求める方に最適な選択肢です。

出典：JASM 公式サイト・Wikipedia
https://www.tsmc.com/static/japanese/careers/jasm/index.html
https://ja.wikipedia.org/wiki/Japan_Advanced_Semiconductor_Manufacturing

転職を考えるとき、「今がベストなタイミングなのか？」と迷う方は多いのではないでしょうか。

実は転職市場には「求人が増える時期」と「落ち着く時期」があり、決算や人事計画などの企業サイクルと密接に結びついています。

さらに、ボーナス支給やライフイベントといった個人の事情も重なるため、転職の時期を見極めることは重要です。

本記事では、転職活動に適した時期と避けるべきタイミングをわかりやすく解説します。

読み終えるころには、あなたにとってのベストな転職タイミングが具体的に見えてくるはずです。

転職市場の年間サイクル

転職市場には、求人が増える時期と落ち着く時期が明確に存在します。

転職活動を始めるタイミングを見極めることが大切です。

求人数が増える「繁忙期」

この時期は幅広い職種や部門で求人が増え、選択肢が広がるメリットがありますが、同時に転職希望者も増加するため、競争率が高くなる傾向があります。

• 1〜3月（新年度に向けた採用強化）
  多くの企業が4月の新年度に向けて人事異動に伴う体制見直しや新規事業立ち上げ、年度内の欠員補充のため、積極的に採用活動を進めます。年間で最も求人が増える時期とされているので、選択肢が広がります。
• 7〜9月（下半期スタートに合わせた採用）
  上半期の実績を踏まえて体制を見直すタイミング。夏のボーナス後の退職者補充も重なり、即戦力採用が活発です。

求人数が落ち着く「閑散期」

求人数がやや落ち着く時期ですが、転職活動を始める人が少なく、競争が緩やかになるため、狙い目となることがあります。
急募の欠員募集が出ることもあり、マッチング次第では短期間での内定獲得も期待できます。

• 4〜6月
  新卒対応や新人受け入れで中途採用が一時的に鈍化。特に中途採用と新卒採用を同一の担当者が行っている企業では、新卒採用が一段落してから中途採用に着手する傾向があります。
• 11〜12月
  年末に向けて企業の業務量が繁忙になるため、新たな人材採用に割くリソースが少なくなる傾向があります。年末年始の長期休暇に入ることも採用活動が一時的にストップする要因です。

さんのう

私の場合は8月に転職活動を開始して、11月に内定をいただきました。
ちょうど求人が増える時期で、選択肢は豊富にありました。

転職を避けたほうがよいタイミング

求人数の時期的な変動以外にも、転職活動を避けるべき個人的な状況やタイミングがあります。

• 現職の繁忙期・重要プロジェクト進行中
  職場の繁忙期や重要なプロジェクトの最中に退職を申し出ることは、周囲に大きな負担をかけ、円満な退職が難しくなる原因となります。
• ボーナス支給直前
  ボーナスを受け取れず年収が目減りする可能性も。ボーナス支給後に退職するべき。
• ライフイベント直前（結婚・出産・引っ越し等）
  結婚や出産といった大きなライフイベントの前後は、生活が不安定になりやすく、転職活動や新しい職場への適応が難しくなりことがあります。
• 転職理由があいまい・準備不足
  「なんとなく仕事を辞めたい」「上司との相性が悪い」といった曖昧な理由での転職は、転職後に再びミスマッチを起こし、早期退職につながるリスクが高いです。

あなたにとっての“ベスト時期”を見極めるポイント

転職の目的が明確になったとき

転職活動において「転職の目的」を明確にすることは、後悔のない転職を実現するための最も重要なベースとなります。

あなたの状況や転職市場の動向を把握する前に、まずは「なぜ転職したいのか」「何を優先したいのか」を深く掘り下げておくことが不可欠です。

例えば、

• 年収を上げたい
• 残業や休日出勤が多いのでワークライフバランスを改善したい
• 仕事内容や人間関係に不満がある

などの理由を明確にすることで、ミスマッチな転職を避けられるとともに、応募書類の作成や面接の際に志望動機が自然に言語化できるようになります。

経済面の最適化

• ボーナス支給後の転職が基本
  金銭的な損失を避けて、経済的な余裕を持って転職するためには、ボーナスを受け取ってから退職するのが鉄則であり、合理的な判断です。
• 税金・社会保険
  手続きを簡略化するためには、年度の切り替え時期（1月や4月）に転職するか、退職日を月末、入社日を翌月1日に設定するのが最もスムーズです。

まとめ

転職活動において「絶対的なベストタイミング」は存在せず、個人の状況、希望する業界・職種、そして準備状況によって最適な時期は異なります。

年間を通じて求人数が増加する「1月〜3月」と「7月〜9月」は選択肢が広がる繁忙期ですが、競争率も高まります。
一方で、求人数が落ち着く「4月〜6月」や「11月〜12月」はライバルが少なく、急募案件に出会える「穴場」となる可能性もあります。

時期は転職するための要素のひとつですが、転職を成功させるためには準備の質が最も大切です。

あなたの状況に合わせて、ベストタイミングを見極めましょう。

レゾナック（Resonac）は、2023年に昭和電工と昭和電工マテリアルズ（旧日立化成）が統合して誕生した新しい化学メーカーです。

社名には「共鳴する（RESONATE）」と「化学（CHEMISTRY）」の意味が込められ、「化学の力で社会を変える」というパーパス（存在意義）を掲げています。

近年は半導体材料を主力事業に据え、世界トップクラスのシェアを持つ製品群を展開。
AI、EV、5Gといった成長分野を支える重要企業として注目されています。

本記事では、レゾナックの成り立ち、事業内容、特徴について、初心者にもわかりやすく解説します。

レゾナックの基本情報

レゾナック・ホールディングスは2023年1月1日に誕生しました。
母体となったのは、昭和電工株式会社（持株会社に移行しレゾナック・ホールディングスへ改称）と、昭和電工マテリアルズ株式会社（旧・日立化成、事業会社としてレゾナックへ改称）です。

この経営統合は「第二の創業」と位置づけられており、世界トップクラスの機能性化学メーカーを目指す強い決意が示されています。
2024年度の売上高は約1.4兆円に達し、化学業界では国内第9位の規模を誇ります。

社名「RESONAC」は「RESONATE（共鳴する）」と「CHEMISTRY（化学）」を組み合わせた造語。
理念として「共創型化学会社」を掲げ、社会課題を解決するためにパートナーとの協業を積極的に進めています。
CEOの髙橋秀仁氏も「一社だけでのイノベーションには限界があり、志を同じくする仲間と繋がることが不可欠」と語っています。

会社情報

主な会社情報は下記の通りです。

事業内容

レゾナックの事業内容は多岐にわたりますが、主に以下の4つのセグメントに分類されます。

• 半導体・電子材料事業
• モビリティ事業
• イノベーション材料事業
• ケミカル事業

なかでも半導体・電子材料事業を中核として成長を牽引しています。

半導体・電子材料事業

売上高の約34％を占める中核事業で、高い収益性を有します。

半導体材料メーカーとしては世界3位の事業規模を誇り、特に半導体の「後工程」分野では圧倒的なグローバルトップ企業となっています。

前工程の微細化が物理限界に近づく中、後工程での技術革新が注目されており、レゾナックは主要な後工程材料10～15種類のうち7～8種類で世界トップクラスのシェアを獲得しています。。

モビリティ事業

自動車の軽量化や電動化に貢献する製品や技術開発に注力している事業セグメントです。
レゾナックは、この分野を半導体事業に次ぐ「もう一つの出口」と位置付け、持続的な成長と高収益性の実現を目指しています。

この事業は、レゾナックの売上収益の約16%を占めており、コア成長事業として積極的に投資されています。

イノベーション材料事業

先進技術を用いて幅広い産業に先端材料を提供し、次世代事業のイノベーションや競争優位製品の創出に貢献する事業セグメントです。
レゾナックにおける売上収益構成比では、約7%を占めています。

再生医療等製品の製法開発・受託製造といった新たな分野への挑戦も行っています。

ケミカル事業

石油化学事業、黒鉛電極事業、機能性材料事業など、安定的に収益を稼げる事業で、売上収益構成比は約40%です。

カーボンニュートラル向け製品として、使用済みプラスチックを原料の一部に使用した低炭素アンモニアや、鉄のリサイクル溶解工程で使用される黒鉛電極なども提供しています。

かつては石油化学事業が主要でしたが、現在は成長事業への集中投資を可能にする収益基盤として位置付けられています。

レゾナックの特徴

半導体・電子材料事業における圧倒的な地位と技術力

レゾナックは、半導体材料メーカーとして世界第3位の規模を誇り、特に「後工程（パッケージング）」においては世界No.1のシェアを確立しています。
半導体は「前工程（回路を作り込む）」と「後工程（チップをパッケージ化する）」に大きく分けられますが、前工程の微細化技術が限界に近づく中、後工程での革新が市場の注目を集めています。

半導体の後工程で必要とされる10〜15種類の主要材料のうち、7〜8種類で世界トップクラスのシェアを持っています。
これらは半導体の性能や歩留まりを大きく左右するため、なくてはならない存在として世界中の半導体メーカーから信頼されています。

また、レゾナックでは他社にはない独自の開発体制を持っています。

• 作る化学（分子設計）：昭和電工が培った分子レベルでの素材設計力。
• 混ぜる化学（機能設計）：日立化成が強みとする複合材料の機能設計力。
• 考える化学（AIシミュレーション）：計算科学を応用し、AIによる材料開発を加速。

この3つの力を組み合わせることで、原材料から完成品まで一気通貫で開発できる唯一無二の体制を築いています。
結果として、顧客の要求性能を満たす製品を迅速に提供でき、競争優位性を確立しています。

戦略的なポートフォリオマネジメント

レゾナックは売上高が約1兆4千億円の規模を持つ、グローバル企業であり、継続的な事業ポートフォリオ改革を通じて、成長事業への投資を集中できる体制を整えています。

「選択と集中」によるポートフォリオ改革によって、収益性の低い事業の売却（これまでに15件の事業を譲渡） を進め、半導体材料分野に経営資源を集中投資しています。
石油化学事業は2024年8月に「クラサスケミカル株式会社」として分離・独立しました。

その結果、半導体材料事業は営業利益率が約28%と高収益です。
これは化学メーカーの中でも際立っており、会社全体の収益を支える柱となっています。

魅力的な職場環境

平均年収は1,025万円と業界トップクラスであり、残業時間は平均17.8時間/月と少ないため、ワークライフバランスを重視する人に向いています。

本社は東京ですが、半導体関連の製造事業所は埼玉や茨城、滋賀、山口などの地方に分散しています。
技術職や製造職は地方勤務がメインとなるため、地方での就業を希望する人にも適しています。

レゾナックに転職するならdoda

doda（デューダ）は、パーソルキャリア株式会社が運営する日本最大級の総合型転職サービスです。
転職希望者と企業を繋ぐ「転職エージェント」と、自分で求人を探せる「転職サイト」の機能が一体となっている点が最大の特徴。
豊富な求人数と手厚いサポート体制、充実した転職支援ツールが強みです。

公開・非公開求人を合わせて29万件以上と業界トップクラスの求人数を誇り、半導体業界の案件も多数取り扱っています。
レゾナックに転職を希望する場合は、まずは会員登録をして相談することをおすすめします。

まとめ

レゾナックは、昭和電工と日立化成の技術を融合した共創型化学メーカーです。
半導体材料事業を中核とし、特に後工程材料において世界トップクラスのシェアを誇ります。

レゾナックは「化学の力で社会を変える」というパーパスを掲げ、「作る化学」「混ぜる化学」「考える化学」という3つの強みを活かし、最先端の技術開発と顧客との共創を通じてイノベーションを推進しています。

また、高い年収と充実したワークライフバランスが魅力の企業です。

エンジニア視点で見ても、材料開発から製品化までを包括的に担える数少ない存在であり、日本発のグローバルリーダーとして注目すべき企業といえるでしょう。

出典：レゾナック・ホールディングス 公式サイト・公開資料
https://www.resonac.com

スマートフォンやパソコン、電気自動車、そしてAIを動かすデータセンターまで現代のあらゆるテクノロジーは半導体によって支えられています。

その半導体産業には「シリコンサイクル」と呼ばれる独特の景気循環があります。
シリコンサイクルとは、3〜4年ごとに訪れる好況と不況の波のこと。
需要が急増すると生産が追いつかず価格が上がり、その後、各社が巨額の設備投資を行うことで供給過剰になり、価格が下がって不況期に入ります。

半導体市場は長期的には右肩上がりで成長していますが、この波のことも理解しておく必要もあります。

本記事では、シリコンサイクルの仕組みや発生の背景、今後の見通しまでを初心者にもわかりやすく丁寧に解説します。

シリコンサイクルとは？

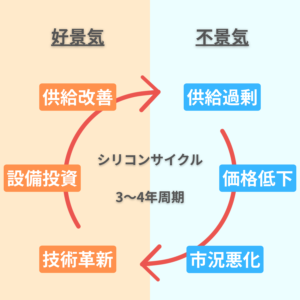

シリコンサイクルとは、半導体産業が3〜4年ごとに好況と不況を繰り返す景気循環のことです。

この名前は、半導体の主材料「シリコン」に由来します。

特徴を整理すると以下の通りです。

• 周期性：おおよそ3〜4年ごとに繰り返す。最近は技術革新が早く、周期が短くなりがち。
• 好況期：需要が爆発的に伸び、工場の生産能力が追いつかず価格が急上昇。
• 不況期：各社が一斉に増産した結果、供給過剰となり価格が急落。

つまり、半導体業界は長期的には成長を続けながらも、短期的には波が激しいという特徴を持っています。

シリコンサイクルが生まれる理由

シリコンサイクルは、単なる「景気の上下」ではなく、半導体産業の構造的な特性によって生まれるものです。

主に2つのメカニズムがあります。

技術革新と需要の急増

半導体産業は技術革新のスピードが非常に速く、次々と新しい製品や技術が開発されます。

新たな製品や技術が成功すると、その半導体の需要が急増します。

しかし、開発当初は生産設備が追いつかず、供給不足が生じ、価格が上昇して好況期に突入します。

この需要の急増が、パソコンやスマートフォンといった最終製品の需要変動に大きく影響されます。

• パソコン普及期（1990年代）：CPUやメモリの需要が急増
• スマートフォン時代（2010年代）：高性能チップが爆発的に必要に
• 2020年代：AI・IoT・自動車の電動化で新しい需要が拡大

この「新しい波」が起こるたびに、サイクルは上昇局面に入ります。

設備投資と供給過剰

好況期には、供給不足を解消し、他社に負けないために、各半導体メーカーが巨額の資金を投じて工場拡充などの大規模な設備投資を行います。

しかし、設備投資から生産が軌道に乗るまでには1年半～2年ほどの期間を要します。

その間に、各社の技術レベルは横並びになり、競争が激化。

需要が落ち着きを見せ始めると、過剰生産となり、価格が下落して不況期に突入します。

半導体製造は多数のサプライヤーが関わっており、設備投資のタイミング調整が難しいことも複合的な要因となります。

スーパーサイクルとは？

通常のシリコンサイクルは3〜4年周期ですが、それを超えて長期的に好況が続く現象をスーパーサイクルと呼びます。

AIやIoT、5Gの普及、データセンター向けのメモリ、自動車の電動化などが新たな需要として拡大し、2017～2018年ごろからスーパーサイクルに突入したと言われています。

2020年代にはDXの加速により、再びスーパーサイクルに突入したと見られています。

つまり、スーパーサイクルはシリコンサイクルの波に、新技術トレンドが重なって長く続く好況だといえます。

今後の見通し

半導体市場は右肩上がりで成長を続けており、2030年の世界の半導体市場規模は、約1兆ドル規模に到達するという予測が立てられています。（参考：https://eetimes.itmedia.co.jp/ee/articles/2401/16/news094.html）

年平均成長率（CAGR）は6〜10％程度とされ、AIや自動車、クラウド・データセンター等の分野が成長を牽引します。

長期的に見ると、半導体技術の発展により人々の生活のあらゆる場所に半導体が使われるようになり、使用人口も増加しているため、市場は継続的に拡大すると考えられます。

まとめ

半導体産業は、技術革新に牽引される長期的な成長産業であり、今後も高いニーズが続いていくと予測されます。

しかし、「シリコンサイクル」という好不況の景気循環が構造的に存在し、その波は今後も継続すると考えられます。

現在の市場は好況局面に入り、「スーパーサイクル」という長期的な需要拡大の状況にあるとされていますが、過去のサイクルから一時的なピークアウトの可能性もあります。

いつかは不況が訪れるものですが、半導体産業は今後も成長していくことでしょう。

転職を考えるときに、「どのサービスを使うべきか」で迷う人は多いのではないでしょうか。

数ある転職エージェントの中でも、doda（デューダ） は業界でもトップクラスの規模を誇るサービスです。
公開求人・非公開求人を合わせて約29万件（2025年8月時点）という圧倒的な求人数に加え、履歴書や職務経歴書の添削、面接対策、年収交渉まで一貫してサポートしてくれるのが大きな特徴です。

さらに、自分で求人を探せる転職サイト機能や、企業から直接スカウトが届く仕組みも利用できます。

本記事では、dodaの魅力や評判、注意すべき点、向いている人の特徴をわかりやすく解説します。

これから転職を考えている方にとって、役立つ情報が満載です。

dodaの基本情報

dodaはパーソルキャリア株式会社が運営する日本最大級の転職サービスです。

特徴は以下の3つのサービスを一体化して提供している点です。

• 転職エージェント
  専任のキャリアアドバイザーが、あなたに合った求人を紹介してくれます。さらに応募書類の添削や面接対策、年収交渉まで徹底サポート。
• 転職サイト
  求人を自分で探し、気になる企業に直接応募することができます。時間のある人や、自分のペースで転職活動をしたい人に向いています。
• スカウトサービス
  登録した情報を見た企業から、直接オファーが届く仕組みです。思いがけない企業から声がかかることもあり、可能性が広がります。

さんのう

このように、「任せる」「自分で探す」「企業から声をかけてもらう」 の3つの方法を同時に活用できるのが、dodaの大きな強みです。

dodaの特徴

業界トップクラスの求人数

転職活動で大切なのは、選択肢の多さです。
その点で、dodaは大きな強みを持っています。

• 圧倒的な求人件数
  dodaは、公開求人と非公開求人を合わせて約27万〜29万件を保有（2025年8月時点）。これは業界でもトップレベルで、他社と比べても圧倒的です。特に年収400万円以上の求人が24万件以上と豊富なので、キャリアアップを目指す人にも適しています。
• 幅広い業種・職種・地域に対応
  営業、IT・通信、マーケティング、広告、建設、不動産、医療など、多様な分野の求人が揃っています。地方都市の求人にも強いです。
• 非公開求人
  非公開求人は、一般公開されない好条件の案件です。たとえば、管理職や高年収の求人、採用戦略上オープンにできないポジションなどが含まれます。非公開求人を紹介してもらえるのは、エージェントを使う大きなメリットです。

求人の多さは選択肢の自由につながります。
自分に合った仕事を見つけるために、dodaの求人数の多さは大きな安心材料です。

手厚いサポートと便利ツール

転職活動は、求人を探すだけではありません。
応募書類の作成や面接準備など、やることがたくさんあります。
dodaは、こうした面倒な部分をしっかりサポートしてくれるので初めての転職でも安心です。

• キャリアアドバイザーによるサポート
  • 履歴書・職務経歴書の添削
    採用担当者に伝わりやすい書類に修正してくれる
  • 模擬面接
    実際の面接に近い練習ができ、改善点をフィードバックしてもらえる
  • 企業とのやり取りを代行
    日程調整や条件交渉を代行してくれるので、効率的に進められる
  • 年収交渉
    個人では言いにくい年収の希望を代理で伝えてくれる
• 無料で使える便利ツール
  • 年収査定
    今の自分のスキルで市場価値はいくらかがわかる
  • レジュメビルダー
    簡単に職務経歴書を作れる
  • 転職タイプ診断
    自分の適性に合った仕事が見つかる
  • 自己PR発掘診断
    企業の採用担当者に刺さる自己PRを言語化してくれる
• 専用アプリの使いやすさ
  求人確認、メッセージのやり取り、面接スケジュールの管理などをアプリで完結できます。移動中やスキマ時間に転職活動が進められるのは便利です。

その他の機能とサービス

dodaには自分で求人を探すだけではなく、企業から声がかかる仕組みもあります。

• 通常スカウト
  登録したプロフィールを見て、企業がオファーを送ってくれます。思いがけない企業からスカウトが来ることもあるので、視野が広がります。
• プレミアムオファー
  企業が求職者の経験・スキルを見て「直接話してみたい」と判断した場合に送られる特別なオファーで、書類選考免除（面接確約）の場合もあり、内定確率が高いのが特徴です。
• 転職フェア・オンラインセミナー
  dodaでは、転職フェアやオンラインセミナーも定期的に開催。実際に企業の担当者と直接話せるため、応募前に会社の雰囲気や働き方を知れるのがメリットです。

dodaの注意点

どんなサービスにもメリットだけでなく注意点があります。
dodaも例外ではありません。

• 担当者の質に差がある
  担当者によってサポートの質にばらつきがあります。相性が合わないと感じたら、担当変更を依頼しましょう。
• 連絡頻度が多いと感じる人もいる
  熱心にサポートしてくれる一方で、「電話やメールが多すぎる」と感じる人もいます。最初の面談で「メール中心で」「週に1回で」など希望を伝えるのがベストです。

dodaがおすすめな人

dodaは20代後半から30代前半の、初めて転職する人に多く利用されています。

特に次のような人には、dodaの利用をおすすめします。

• とにかく多くの求人を紹介してほしい人
• 未経験分野に挑戦したい人
• 地方での転職を希望する人
• 手厚いサポートを受けながら活動したい人

まとめ｜dodaは初めての転職に強いサービス

dodaは「求人数の多さ」「手厚いサポート」「便利な診断ツール」と三拍子そろった転職サービスです。
特に、20〜30代の初めての転職者や多くの選択肢から自分に合った仕事を見つけたい人、地方での転職を考えている人には大きなメリットがあります。

一方で、担当者との相性や連絡頻度の問題もあるため、希望条件をしっかり伝えることが大切です。
必要に応じて担当変更や他社サービスの併用との併用を検討することが、dodaを最大限に活用し、転職を成功させるための鍵となります。

「応募しても書類すら通らない」
「面接で落ち続けている」
「なかなか内定が取れない」

そんなとき、焦りや不安で視界が狭くなりがちです。
転職は単純な作業ではなく、採用してもらうためには戦略が必要です。

そこで、この記事では「なぜ転職がうまくいかないのか」を分解し、転職が思うように進まない主な理由を4つ紹介します。
そのうえで、私の転職活動の経験をもとに具体的で実行可能な改善ステップを転職活動の全体像（検討〜準備、応募〜面接、退職〜入社）に沿って丁寧に解説します。

さんのう

読み終える頃には「次に取るべき一手」が明確になります。

なぜ転職がうまくいかないのか？

転職が思うように進まない主な理由は大きく分けて、「準備不足」「戦略ミスマッチ」「面接対策不足」「外的要因」の4つです。

• 準備不足（自己理解と書類の弱さ）
  転職の軸が曖昧だったり、職務経歴書が応募先に最適化されていないと書類選考で落ちます。
  職務経歴書は面接の入り口であり、数字や結果（定量化）が弱いと再現性を示せません。
• 戦略ミスマッチ（応募先・業界選びのズレ）
  とにかく数を打つだけでは空振りが続きます。
  自身の市場価値に見合った業界や企業を選べているか、成長性や求人の実態を見られているかがポイントです。
• 面接対策不足（面接で魅力が伝わらない）
  スキルはあるのに面接での伝え方や一貫性がないため落ちるケース。
  特に最終面接では「企業と転職者の目指す未来が重なっているか」「言動に一貫性があるか」「一緒に働きたくなる人間性か」を見られるため、志望動機や退職理由にブレがあると不利です。
• 外的要因（景気・採用状況・担当者の好み）
  採用の運や企業内事情（採用ストップ、想定より優秀な候補者の出現など）もあります。
  とはいえ、外的要因に振り回されないための準備（複数企業の並行、エージェント活用）はできます。

転職活動成功のための完全ガイド

転職活動は、大きく分けて「転職準備」「転職活動（本番）」「退職・入社準備」の3つの段階で進行し、一般的には3ヶ月から6ヶ月の期間を見ておくのが良いとされています。

下記のロードマップ全体を理解し、計画的に進めることが成功の鍵となります。

STEP1：検討〜準備（転職の軸／キャリアの棚卸し）

この段階は、転職活動の成否を左右する最も重要なフェーズです。

• 自己分析と「転職の軸」の明確化
  「転職の軸」を明確にすることが最も大切です。
  転職を通じて何を一番達成したいのか、逆に何を捨てる条件とするのかを具体的に決めましょう。
  年収、ワークライフバランス、仕事内容、企業ブランドなど、キーワードごとに優先順位をつけ、世間的な評価ではなく自分の本音で考えることが重要です。
• キャリアの棚卸し
  自身の実績、スキル、強み、弱み、得意なこと、苦手なことを整理します。
  過去の経験や学んできたことを振り返り、「自分には何ができるのか」を明確にすることで、応募書類の作成や面接でのアピール、自身の市場価値の把握、不足スキルの特定に役立ちます。
• 理想のキャリアプランを具体的に描く
  仕事や働き方だけでなく、趣味や家庭生活などを含めた広い視点での人生設計がキャリアプランであり、逆算思考で将来のビジョンを具体化することが大切です。

STEP2：企業・業界研究と転職エージェント登録

• 企業・業界研究
  転職を成功させるには、儲かりそうな業界や企業を選ぶことが重要です。
  安定企業（大手メーカー、通信企業、コンサル、上場IT企業、世界的にシェアの高いBtoB企業など）か、成長企業（未上場で評判の良いベンチャー、SaaS型企業など）かを検討しましょう。
• 転職エージェントは大手＋業界特化型を使い分ける
  転職エージェントは、全て無料で利用でき、自己分析支援、非公開求人を含む案件紹介、応募書類の添削、面接対策、年収交渉など、転職活動を全面的にサポートしてくれます。
  自身の足りない経験やスキルについてフィードバックをもらうことで、転職活動を有利に進められます。
  2〜3社登録して、担当者との相性チェックを必ず行います。

STEP3：書類作成・応募

応募書類は、次の選考ステップに進むかどうかが決まる重要な書類であり、再現性を証明する場です。

• 履歴書
  学歴や職歴、スキル、資格などをまとめた書類で、致命的なマイナスな印象を与えないことが重要です。
  誤字脱字がないか、写真が適切かを必ず確認しましょう。
• 職務経歴書
  職務内容や成果を詳細に記載する書類であり、自分を最大限にアピールできるよう作成する必要があります。
  使い回しはせず、応募企業ごとにカスタマイズし、企業が求める人物像に合わせたアピールをすることが重要です。
• STARで「再現性」を示す
  Situation（状況）→Task（課題）→Action（行動）→Result（結果）の順で、他社でも通用する再現できる成果を強調するとよいです。

STEP4：面接

面接は、応募書類では伝えきれないあなたの「人間性」や「熱意」を伝える場であり、特に「再現性」と「継続性」が評価されます。

• 一次面接
  主に再現性（うちの部署で即戦力として活躍してくれるか）が見られます。
  職務経歴や過去のプロジェクトにおける具体的なエピソード、そこから得た学びや成長を伝えることで、即戦力としての期待値を高めます。
• 最終面接
  主に継続性（この人はうちの会社で長期的に働き貢献してくれるか）が重視されます。
  特に経営層は「目指す未来が一緒か」「言動に一貫性があるか」「一緒に働きたくなる人間性か」の3点を厳しくチェックします。
  転職理由・志望理由・キャリアプランに矛盾がないかを意識します。
• Web面接の基本
  面接端末はPCを使用し、有線接続、カメラ目線、事前リハーサル、画面に半分メモのカンペなど、細かな準備が結果を大きく変えます。

STEP5：退職〜入社準備

• 退職は「報告」から
  まずは直属の上司へ。
  退職の意思表示は、「相談」ではなく「報告」1ヶ月〜2ヶ月程度の余裕を持って伝えるのが理想です。
• 最後まで誠実に
  引き継ぎ書の作成、社外関係者への連絡など、最後の仕事を丁寧に行うことが信頼につながります。

ブラック企業を見抜くチェックポイント（応募前〜入社直前）

転職がうまくいかないと焦るあまり、条件の甘いオファーを受けてしまうリスクもあります。

応募前〜面接でチェックすべきポイントを挙げます。

• 求人情報の怪しい点
  募集人数がやけに多い、常に急募、仕事内容を過度に美化（夢・やりがいばかり強調）、給与が高すぎるが詳細が不明。
• 面接での雰囲気
  面接官が横柄、面接時間が極端に短い、面接での質問がザル（書類を読んでいない）など。
• 社内の現場感
  面接時に見えるオフィスの様子（食事している人が多い、根性論のポスター等）も参考になる。
• 入社直前の怪しさ
  入社日や労働条件の説明が曖昧、労働条件通知書が出ない、内定承諾の期限が短すぎる。

さんのう

口コミサイト（転職会議・OpenWork等）は参考にできますが、退職者のネガティブな情報が偏りがちな点に注意して、多角的に判断してください。

今すぐ使える「転職がうまくいかない人のチェックリスト」

以下を一つずつクリアしていけば、改善のスピードが上がります。

1. 転職の軸（優先順位と数値目標）を書面化したか？
2. 過去の実績を数字でまとめたか？（定量化）
3. 職務経歴書は応募先ごとにカスタマイズしているか？
4. エージェントを2〜3社、使い分けて登録したか？
5. 応募履歴を時系列で管理しているか？
6. 面接で必ず聞かれる質問（転職理由、志望動機、キャリアプラン）に一貫した答えがあるか？
7. Web面接の環境（PC、有線、明るさ、カメラ位置）を整えたか？
8. ブラック企業のポイントのチェックを行ったか？
9. 家族へ転職方針を説明して理解を得ているか？
10. 自分の市場価値（スキル・経験の市場性）をエージェントに確認したか？

まとめ：『転職がうまくいかない』を『次のチャンス』に変えるために

この記事では、転職がうまくいかない人のための完全ガイドについて紹介しました。

転職がうまくいかない原因は単純ではありませんが、「転職の軸を明確にする」「自分の実績を定量化する」「応募書類と面接準備を応募先に合わせて最適化する」という基本を徹底すれば、確実に成功確率は上がります。

まずは考えられる原因を考察して、次のチャンスにつながるように行動することが大切です。

CMOS（シーモス）という言葉は、カメラや電子部品の説明書で見たことがあっても、実際にどんな仕組みなのか知らない方も多いのではないでしょうか？
スマホやデジカメに欠かせない“目”や“頭脳”の正体が、実はCMOSです。

CMOSは現代社会のあらゆるデジタル機器に欠かせない存在であり、スマートフォンの頭脳であるCPUや、カメラの目となるイメージセンサーなどに利用されています。

この記事では、CMOSの基本構造や動作原理、メリット・デメリット、そして実際の応用例までを初心者にも分かりやすく解説します。

「電子回路は難しそう…」と思っている方でも、読み進めればCMOSがどれほど身近で、なぜ重要なのかを理解できるはずです。

CMOSとは？

CMOS（Complementary Metal-Oxide-Semiconductor、相補型金属酸化膜半導体）とは、「相補型」という名前の通り、N型MOSFETとP型MOSFETを組み合わせて構成された回路技術です。
MOSFETとは、電気の流れをオン・オフする半導体のスイッチのことです。

主にデジタル回路やLSI（大規模集積回路）、メモリ、マイクロプロセッサなどの電子機器に広く使われています。

CMOSは、下記のような優れた特性から現代の半導体デバイスの基本構造となっています。

低消費電力

CMOSが低消費電力なのは、回路が論理状態（0または1）を保っている間、電源とアースが直接つながることがないからです。
トランジスタが切り替わる瞬間にだけ、短時間電流が流れます。

つまり、スイッチング動作時以外はほとんど電力を消費しないので低消費電力となります。

高集積度で高速動作が可能

CMOSに使用されるMOSFETは、構造がシンプルで平面上に形成しやすいため、微細化に非常に適しています。
これにより、複雑な機能を小さなチップ内に詰め込むことができ、数十億個ものトランジスタを1つのチップに搭載することも可能になっています。

CMOSに使われるトランジスタは非常に小さく、この微細なサイズが高速動作を実現します。
微細化が進むにつれて、単一のMOSFETをスイッチングするのに要する電力量も減少し、高速化と消費電力の低減が同時に得られるようになりました。

コスト効率がいい

CMOSは製造が比較的簡単であり、大量生産に向いているので製造コストが比較的低いです。
このため、広範囲のデバイスに採用されています。

CMOSの動作原理

CMOS回路は、p型とn型のMOSFETを相補的に組み合わせることで機能します。

CMOS回路の代表例がCMOSインバータ（NOT回路）です。

回路構造

• NMOSとPMOSのゲートが接続され、入力（Vin）として使用されます。
• NMOSとPMOSのドレインが接続され、出力（Vout）として使用されます。
• NMOSのソースは接地（GND）に接続されます。
• PMOSのソースは電源（VDD）に接続されます。

動作例（インバーター）

• 入力信号が「0」（低電圧、Vss）の場合
  PMOSFETのゲートには低い電圧が印加されるため、PMOSFETはオン状態になります。NMOSFETのゲートには低い電圧が印加されるため、NMOSFETはオフ状態になります。この結果、出力（Vout）はPMOSFETを通じて電源（VDD）と接続され、「1」（高電圧、VDD）が出力されます。
• 入力信号が「1」（高電圧、VDD）の場合
  PMOSFETのゲートには高い電圧が印加されるため、PMOSFETはオフ状態になります。NMOSFETのゲートには高い電圧が印加されるため、NMOSFETはオン状態になります。この結果、出力（Vout）はNMOSFETを通じて接地（GND）と接続され、「0」（低電圧、Vss）が出力されます。

応用例

CMOSは、現代のほとんどのデジタル機器や半導体デバイスに広く利用されています。

マイクロプロセッサ（CPU）

コンピュータの中心的な頭脳であり、プログラムの命令を読み取り、演算や制御を行う電子回路のことです。

半導体チップ上に演算装置（ALU）、制御装置、レジスタ（内部記憶装置）などを集積し、コンピュータソフトウェアの命令を処理、実行します。

CMOSの技術によって、低消費電力で高性能を実現しています。

CMOSイメージセンサー

デジタルカメラやスマートフォンのカメラに搭載され、光を電気信号に変換します。

CMOSイメージセンサーには、以下の特徴があります。

• 低消費電力
• 高速読み出しが可能
• CCDセンサーと比べて安価に製造できる

メモリ（SRAMなど）

高速かつ低消費電力のメモリ回路に使用されています。

データをビット（0と1の二進数）で表現し、それを記憶するメモリセルを持っています。
メモリセルとは、半導体メモリにおいてデータを記憶、読み書きする最小単位となる回路構成のことです。
メモリセルの状態（電荷や電圧）を変えることで、データの読み書きを行います。

まとめ

半導体技術や電子回路を学ぶ上で、CMOSの基本原理を理解することは非常に大切です。

この記事を通して、CMOSがなぜ現代のデジタル社会を支えているのか理解できたはずです。

今後ニュースや製品説明で「CMOS」という言葉を見かけたときに、よりイメージしやすくなるでしょう。

参考文献

「中途入社者が多い企業はどこですか？」
「転職するからには年収を上げたい！」

リスクを取って転職するからには年収を上げたいですよね。

当ブログでは、自身が自動車業界から転職した経験から半導体業界に転職することをおすすめしています。

半導体業界は、今や世界経済の基盤を支える成長分野です。
スマホや自動車、AI、データセンターにいたるまで、あらゆる分野で需要が拡大しています。
そのため各企業は優秀な人材を求めており、中途採用も活発に行われています。
特に大手企業では高年収を提示するケースが多く、キャリアアップを目指すエンジニアにとって魅力的な転職先といえるでしょう。

この記事では、中途採用の比率が高く、かつ高年収が期待できる半導体関連企業トップ12を紹介します。

中途採用が多い会社の特徴

中途採用が多い会社は、柔軟で多様性を重視する文化、即戦力重視の採用方針、キャリア支援制度の充実などが特徴です。

急成長への対応やイノベーションの創出には有利な環境ですが、即戦力を求められるため自己研鑽や成長意欲も大切です。

メリット

• 転職しやすい傾向
  これまでの実績や専門性が重視されるため、実務経験があれば年齢や前職にこだわらず採用されやすい。
• 即戦力として評価されやすい
  専門性や経験を最大限に生かしやすく、成果主義の評価を受けやすい。
• 昇進や役割変更のチャンスが多い
  年功序列にとらわれず、実力次第でポジションや待遇が上がりやすい。
• 社風や制度が柔軟な場合が多い
  新しい働き方や制度への導入、変化に寛容な文化であることが多い。

デメリット

• 成果・実力重視によるプレッシャーが大きい
  成果を出せないと評価が低くなったり早期退職を求められることも。
• 定着率が低い場合がある
  社員の流動性が高いため、人間関係の構築が難しい会社もある。
• 研修・育成が不十分な場合がある
  即戦力重視ゆえに新人教育やOJTが十分でないことも。

中途採用が多くて高年収の半導体関連企業トップ12

「中途入社者が多い高年収企業TOP50」（出典：シキホー！Mine）によると、ディスコやレーザーテックなどの半導体関連の企業が上位に名を連ねています。

この記事では、さらに各企業について深堀りしていきます。

ディスコ（平均年収1,726万円、中途比率45%）

ディスコは半導体や電子部品の製造に不可欠な精密加工技術に特化し、「切断（ダイシングソー）」「研削（グラインダ）」「研磨（ポリッシャ）」の3つの主要装置で世界トップシェアを持つ半導体製造装置メーカーです。

ダイシングソーの世界シェアは約7～8割、グラインダ・ポリッシャも約6～7割と後工程装置で圧倒的なトップを占めています。
装置だけでなく、それに必要な消耗品（加工ツール）も自社製造・販売し、装置の稼働に応じて継続的な収益を確保しています。

レーザーテック（平均年収1,726万円、中途比率45%）

レーザーテックは、半導体マスク検査装置およびマスクブランクス検査装置で世界シェア90%以上を占めています。
特に、最先端のEUVマスクブランクスの検査装置においては世界シェア100%を誇り、市場を独占しています。

工場を持たず設計・開発を主軸とするファブレス企業で、効率的な事業モデルを展開。
営業利益率は40%近くあり、半導体業界でも高い利益率を維持しています。

東京エレクトロン（平均年収1,638万円、中途比率78%）

東京エレクトロンは、半導体製造の主要工程をカバーする装置を多岐にわたって開発・製造しています。
代表的な製品は、コータ・デベロッパ（感光剤塗布・現像装置）、エッチング装置、成膜装置（熱処理成膜やALD、CVD、PVDなど）、洗浄装置、テスト装置（プローバ）などです。

世界トップクラスのシェアと技術力を有し、半導体製造装置の多くの分野で世界シェア1位または2位を獲得しています。
技術革新に積極的に投資し、最先端の装置・技術を提供し続けています。

東京エレクトロン　デバイス（平均年収1,105万円、中途比率50%）

東京エレクトロンデバイスは、半導体専門商社としての豊富な取扱製品に加え、自社製品の設計・開発・製造も行うことで、高度な技術サポートと顧客密着のトータルソリューションを提供しています。

EC事業（半導体・電子デバイス事業）、CN事業（コンピュータシステム関連事業）、PB事業（プライベートブランド事業）といった多様な事業を展開しています。

伯東（平均年収1,070万円、中途比率65%）

伯東は、半導体・電子機器関連の商社事業と工業薬品・化粧品原料の製造事業という、異なるサイクルの事業を展開しています。

技術力とグローバルネットワークを活かして、電子部品から工業薬品・化粧品まで広範な分野において価値を創出している企業です。

第一実業（平均年収1,035万円、中途比率51%）

第一実業は、独立系機械商社としてグローバルに幅広い産業機械の提供と大規模なトータルソリューションを提供しています。

半導体の分野では、前工程および後工程の生産設備・加工設備をはじめ、クリーンルーム工場内の搬送・保管装置、さらにそれらを制御する統合管理システムなどを取り扱っています。

ローツェ（平均年収984万円、中途比率54%）

ローツェは、半導体搬送ロボットの世界市場で強いシェアを持ち、高度な無塵搬送技術と精密制御で半導体製造の品質向上に大きく貢献しているメーカーです。

独自開発の真空ダイレクトドライブモータ（DDM）を搭載し、真空環境下で高い搬送精度と高速動作を実現。
フリクションロスを抑えスムーズな動作ができるため、半導体製造工程に求められる厳しい品質基準に対応しています。

JX金属（平均年収936万円、中途比率48%）

JX金属は銅やレアメタルなど非鉄金属に関する先端素材の製造・販売を中心に、資源開発、製錬から金属リサイクルまで一貫して事業展開しています。

半導体材料セグメントでは、半導体用スパッタリングターゲット、化合物半導体材料、高純度金属など先端IT機器・医療機器・電気自動車に使われる高機能デバイス向け材料を世界に供給しています。

荏原製作所（平均年収908万円、中途比率45%）

荏原製作所は、水・空気・電子の分野にまたがる幅広い製品群で社会インフラから先端半導体製造まで多様な市場をカバーし、独自技術を活かした高品質製品を提供しています。

半導体の製造に不可欠な真空ポンプ、CMP装置、排ガス処理装置などの開発・製造を行っています。

京セラ（平均年収861万円、中途比率43%）

京セラは、素材から電子部品、環境エネルギー、医療機器まで幅広い分野で高い技術力を活かし、グローバルに事業を展開する総合電子部品メーカーです。

半導体製造装置向けの高機能セラミック部品やスマートフォンやカメラなど電子機器向けの半導体部品を提供しています。

マクニカ（平均年収845万円、中途比率63%）

マクニカは、国内で最大規模の売上を持ち、多様な半導体製品を幅広く取り扱う独立系商社としての強みを持ちます。

半導体やセキュリティ製品、電子機器関連部品など多岐にわたる製品を取り扱っています。
また、NVIDIA、Intel、Samsungなど海外の有力半導体メーカーからの製品仕入れに強く、顧客ニーズに最適な製品を提案できます。

日本電子（平均年収803万円、中途比率43%）

日本電子は電子顕微鏡を中心に、半導体製造装置や医用機器でも高い技術力を持つ多角経営の精密機器メーカーです。

電子顕微鏡技術をはじめ、高真空技術、電子線制御技術、光電子分析、質量分析など先端科学技術を融合。
半導体製造装置や産業機器も同様の高精度技術を活用しています。

半導体業界に転職するならdoda

doda（デューダ）は、パーソルキャリア株式会社が運営する日本最大級の総合型転職サービスです。
転職希望者と企業を繋ぐ「転職エージェント」と、自分で求人を探せる「転職サイト」の機能が一体となっている点が最大の特徴です。
豊富な求人数と手厚いサポート体制、充実した転職支援ツールが強みです。

公開・非公開求人を合わせて29万件以上と業界トップクラスの求人数を誇り、半導体業界の案件も多数取り扱っています。
「中途採用が多くて高年収」の企業を希望する場合は、まずは会員登録をして相談することをおすすめします。

まとめ

今回は中途採用が多くて高年収の企業にフォーカスしました。

半導体業界は今後も拡大が見込まれる成長市場であり、優秀な人材への需要は高まっています。
そのため、中途採用でも高年収の企業が多数あり、キャリアアップを狙う人にとって絶好の業界です。

半導体業界に興味のある方は、転職エージェントに相談から始めましょう！

「半導体業界に転職したいのですが、どの転職エージェントに登録すればいいですか？」
「あの企業はどの転職エージェントで取り扱っていますか？」

半導体業界は成長産業なので、転職先としておすすめの業界です。
しかし、いざ転職活動を始めたときに、どの転職エージェントに登録すればいいのか悩みますよね。

私が半導体業界に転職した際は、転職エージェントを利用して転職を成功させました。

この記事では、半導体業界に転職する時に登録するべき転職エージェントと公開されている情報をもとに転職エージェントが取り扱っている企業をまとめました。

結論から言うと、dudaが取り扱っている案件は豊富でした。
しかし、その他の転職エージェントも非公開求人や独占求人などの独自の特徴があります。

この記事を読んでいてだけると、希望する企業がどの転職エージェントが取り扱っているかわかります。
ぜひ最後まで読んで転職活動の参考にしてください。

転職エージェントを利用するメリット

自分に合った求人探しから書類・面接対策、内定後のフォローまで転職エージェントはトータルであなたをサポートしてくれます。
特に「初めての転職」「キャリアアップを狙いたい」「希望の企業に行きたい」といった方には、転職エージェントの活用がおすすめです。

転職エージェントを使うメリットには主に以下の点が挙げられます。

1. 非公開求人にアクセスできる
   企業が一般には公開していない非公開求人は、転職エージェント経由でのみ紹介されることが多く、好条件・高年収・重要ポジションなどの求人も含まれます。
2. プロによるキャリアアドバイスが受けられる
   専任のキャリアアドバイザーがあなたの経験・希望・強みを客観的に分析し、最適な求人を提案してくれます。
3. 履歴書・職務経歴書の添削サポート
   エージェントは、企業ごとの傾向に合わせて合格しやすい書類の書き方を具体的にアドバイスしてくれます。
4. 面接対策や模擬面接が受けられる
   企業ごとの質問傾向や回答例など、具体的な面接対策を受けることができ、希望すれば模擬面接も実施してもらえます。
5. 企業とのやり取りを代行してくれる
   応募・面接日程の調整・結果連絡・年収交渉まで、面倒なやり取りをすべて代行してくれます。 忙しい人や働きながら転職活動をしたい人にとっては、時間と手間を大幅に削減できます。
6. 完全無料で利用できる
   企業側が採用時に報酬を支払う仕組みのため、転職エージェントのサービスはすべて無料です。求職者は料金を一切支払う必要がありません。

おすすめの転職エージェント

次に半導体関連企業の取り扱いが多い転職エージェントを4つ紹介します。

doda

dodaは、パーソルキャリア株式会社が運営する日本最大級の転職支援サービスです。
会員登録者数は943万人（2025年1月末時点）に達し、業界最大級の規模を誇っています。

Ties

タイズはメーカー業界特化型の転職エージェントで、特にメーカー転職を目指す人、一人ひとりの条件や希望を重視したい人、初めて転職する人や効率的に転職を進めたい忙しい人に適した転職サービスです。

JACリクルートメント

JACリクルートメントは、管理職・エグゼクティブ・専門職などハイクラス転職に特化した転職エージェントで、特にグローバルおよび外資系企業の求人や希少なポジションの紹介に強みがあります。

リクルートエージェント

リクルートエージェントは、日本国内でトップクラスの求人数と転職実績を誇る総合型の転職エージェントです。
年間で125万人以上の求職者が利用し、業界・業種、年齢、経験を問わず幅広くサポートしています。

企業ごとの転職エージェント取り扱いリスト

公開されている情報をもとに、半導体関連企業ごとに転職エージェントの取り扱いについてまとめました。

dudaが今回調べた企業全てを取り扱っている結果となりました。
幅広くの企業をリサーチをするのにはdudaに登録しておくと間違いないでしょう。

一方で、全求人の60～75％が非公開求人とされており、特に管理職や専門職、年収600万円以上のハイクラス求人の多くが非公開です。
非公開求人になる理由は、下記のようなものがあります。

• 競合他社に知られたくない重要なポジション
• 応募が殺到するのを避けて効率的に採用したい
• 待遇や詳細な条件を広く公開したくない
• 特定の人材を戦略的に採用したい

それぞれの転職エージェントでしか取り扱っていない案件もありますので、ハイクラスの転職を希望している場合はTiesやJACリクルートメントも検討してください。

まとめ

この記事では、半導体業界に転職する時に登録するべき転職エージェントについて紹介しました。

dodaは業界トップクラスの求人数だけあって、幅広く紹介してもらいたいなら登録しておくべきです。
大手・優良メーカーやハイクラスなどの非公開求人を希望する場合は、TiesやJACリクルートメントがおすすめです。

自分に合った求人を探し、選考に合格するためには、プロの力を借りるのが一番の近道です。
まずは気軽にエージェントに登録し、転職への第一歩を踏み出しましょう。
